英特尔宣布新处理器和制程工艺 CEO押注新技术扭转公司命运

10月9日消息，美国当地时间周四，英特尔宣布其Panther Lake处理器设计已全面敲定，并投入量产，预计明年初将搭载于笔记本电脑上市。

这款新型芯片采用18A制程工艺，英特尔声称该技术提供的优势目前是所有竞争对手都无法企及的。

18A技术的两大核心创新

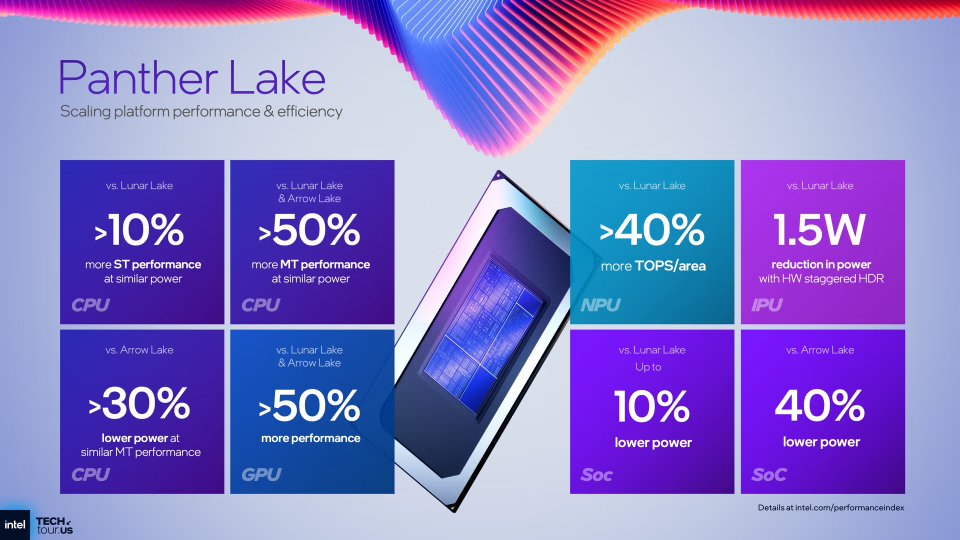

图：Panther Lake在性能、能效等方面的提升

英特尔18A技术包含两项被其称为行业突破的创新：

首先是晶体管技术的革新。晶体管作为赋予半导体功能的微观开关，现代芯片在极小面积上集成了数百亿个。为了提升能效比，对这些晶体管的精准控制变得尤为关键。

英特尔的18A产品将率先采用“全环绕栅极”（Gate-All-Around）技术，实现对晶体管开关过程的更精细调控，从而使芯片能够集成更多晶体管，处理更大量数据，同时保持更低功耗。

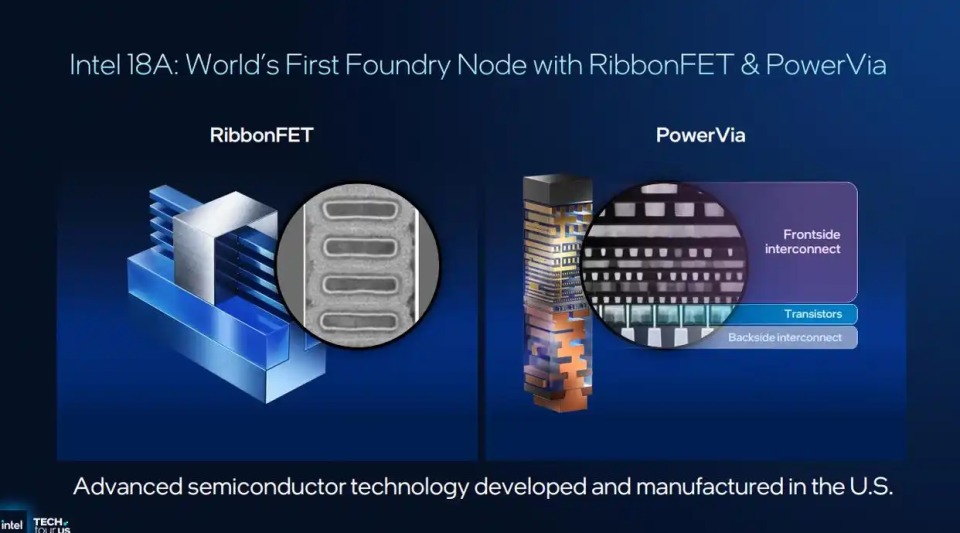

图：Panther Lake的两大突破性创新

第二个突破在于芯片供电方式的变革。在半导体产业60多年的发展历程中，芯片通常在最上层布置数据和电力传输线路。但随着晶体管密度持续提升，这些连接变得越来越拥挤，电流传输线路与数据连接之间开始产生信号干扰。

18A技术采用的“背面供电”（Backside Power）方案将彻底改变这一局面：数据连接保留在芯片顶部，而电力则从芯片背面输送。这种设计不仅释放了宝贵空间，更有效消除了信号干扰，最终实现晶体管密度和能效的双重提升。

重建客户信任，在代工市场突围

在为期三天的演示活动上，英特尔高管多次强调，18A制程是美国本土研发和部署的最先进芯片生产技术。这一“美国制造”的定位与当前美国政府强化本土制造业、降低对东亚芯片工厂依赖的战略导向不谋而合。

图：英特尔高管展示Panther Lake处理器

英特尔指出，通过生产自需芯片，配备18A技术的工厂能够实现盈利。但下一阶段的14A技术要实现成本效益，则必须依靠外部客户和大量订单支持。

英特尔代工业务总经理凯文·奥巴克利坦言，将18A芯片成功推向市场，并证明其能够为消费者带来更卓越的性能，是重建英特尔信誉的关键第一步。

“在我们真正兑现承诺之前，请保持审慎态度，”这位负责说服其他公司（包括竞争对手）采用英特尔代工服务的高管表示，“我们深知，赢得客户信任任重道远。”

英特尔期待，凭借令人瞩目的新产品证明自己已重返行业巅峰。这也将吸引其他公司下订单，让他们的产品同样受益于英特尔的先进制造工艺。

然而，英特尔要转型为代工企业，就意味着必须直面该领域霸主台积电的竞争。目前三星电子在代工市场位居第二，但与台积电仍有明显差距。值得注意的是，英特尔自身也将部分生产外包给台积电。

尽管英特尔表示将继续与台积电保持合作，但18A技术的目标是将最核心的尖端产品生产转回内部。

背水一战，英特尔能否重生？

此次发布正值首席执行官陈立武上任六个月的关键时刻。自3月中旬接任以来，陈立武始终致力于重振英特尔，同时积极寻求外部支持。作为白宫促成的一项特殊合作的一部分，美国政府已成为该公司最大投资者，而英伟达和软银集团也收购了价值数十亿美元的英特尔股份。

图：英特尔CEO陈立武

尽管这些交易提振了英特尔股价，但该公司仍需证明其新产品能够赢回失去的市场份额，并吸引客户使用其芯片代工业务。

英特尔高管在亚利桑那州的公司活动上表示，Panther Lake的设计既继承了前代产品的优势，又弥补了其不足。这些处理器能更好地平衡笔记本电脑在运行人工智能模型等高要求软件时的性能需求，同时有效避免电池电量快速耗尽的问题。

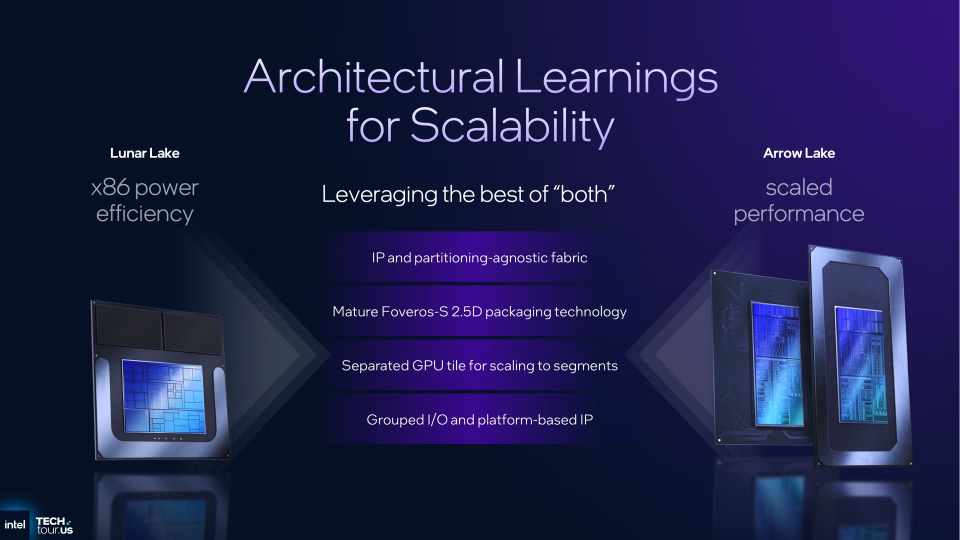

图：Panther Lak继承了Lunar Lake和Arrow Lake等前代产品的优势

高管们在位于奥科蒂洛园区的新工厂Fab 52附近进行了产品演示。这座全新工厂是英特尔首个采用18A技术进行大规模生产的制造基地，其建造用钢量甚至超过了埃菲尔铁塔，厂内单台设备价值高达数亿美元。

这家昔日在芯片领域占据主导地位的企业，目前正面临连续第二年亏损。分析师预测，英特尔可能要等到2027年才能恢复盈利。业绩下滑主要源于收入急剧下降，这既受到市场份额缩减的影响，也由于公司未能充分把握数据中心对AI芯片激增的需求。而英伟达则凭借在AI领域的突破，已成为该行业的新霸主。

历史上，英特尔曾多次引领此类根本性技术变革，推动整个行业跟随其脚步。如今，该公司迫切需要这些创新再次发挥同样的影响力。

然而，真正的挑战或许才刚刚开始。要让Fab 52这样的先进工厂实现经济效益，英特尔必须将微观层面的技术突破，转化为数亿个高质量、高价值的芯片产品。同时，这些产品也必须成为计算机行业不可或缺的核心组件。（文/腾讯科技特约编译金鹿，编辑/郑萌萌）
